e1907#開關,NO?NC?自鎖?復位?NPN?PNP?低電平高電平

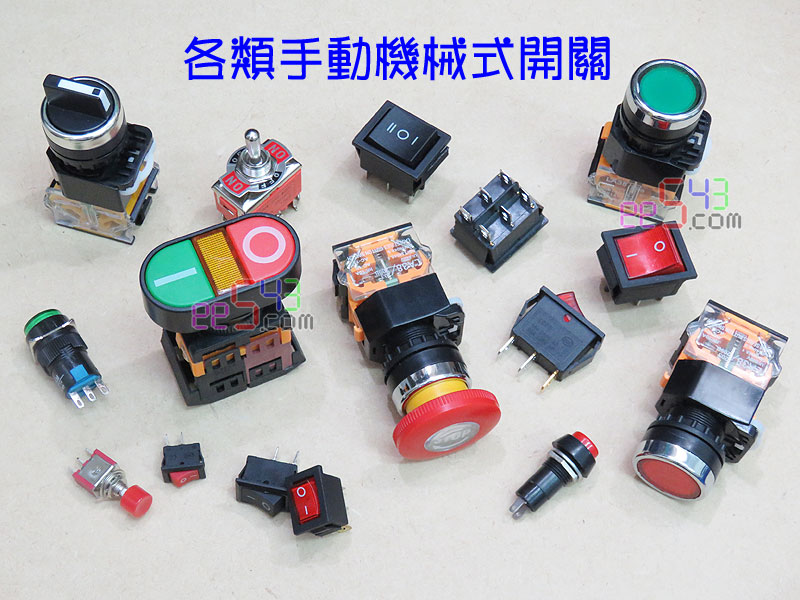

開關種類相當多種,是電路上很基楚的零件,
手動機械式有翹板按鈕切換微動刀閘感應...等,
本想把所有機械開關寫成一篇的,
但發現開關種類實在太多了,只好將各種開關全部分開了,
且運用不同的接法,可達到不同的結果,
選用時注意開關是否可承受負載電流安陪及溫度,
若瓦數超額,會如同保險絲一樣燒熔而發生危害,圖↓
在此先了解在電路上的名詞,NO?NC?
Normal Open=NO=A接點,英文翻譯為常態開,
即線路是斷開的,也就是不通電情形為斷路,
Normal Close=NC=B接點,英文翻譯為常態閉,
即線路是閉合的,也就是導通的狀態為通路,
若開關上沒有標示NO/NC也沒有標A/B,
則以三用電表打蜂鳴器或電阻檔位測2接點,
就可知道開關動作時的接點狀態,,圖↓
以機械結構分有,復位型?自鎖型?
復位=點動,壓下時通路,放手就斷路,會自動彈回的,
例如電腦主機上的Reset鍵,機車的喇叭,電門鈴..等,,
自鎖=連續,壓下時通路,放手還是通路,再壓一次或拉回才斷路,
例如牆壁上的電燈開關,機械式電風扇的123檔按0才彈回..等,,
外觀上看不出來,在手動按壓時即可分辨,圖↓
感應開關訊號開關,NPN?PNP?低電平?高電平?
如紅外線.液位.溫度.超音波.電感.光電開關..等,
感應器當觸發時會發出訊號,有分為低電及高電,NPN及PNP,
可簡單記為NPN=低電=輸出負極,,而PNP=高電=輸出正極,
主要差異在電流的大小,選用相符的繼電器或程式,,
另外還有上升緣下降緣的訊號運用在程式上,
即轉正電或轉負電的瞬間,類似點動復位的概念,非連續觸發訊號,
最簡單的2檔2腳開關,即開和關,只有2個接點,
將開關串接在單一條正線或負線(火線/零線),
**注意千萬不要把正和負都給接上了,會造成短路燒爆的,
單一線路的斷和通即可達到通電和斷電的目的,
在選用上注意可通電流A值,需大於負載設備需求,圖↓圖↓
影片用的是4腳開關,一組NO,一組NC,只接在NO的2腳位,影片↓
