2021年5月22日 星期六

水位控制模塊M203+雙浮球水位開關

 水位控制模塊M203+雙浮球水位開關


水位控制的接法相當多種,此篇使用控制模塊內建繼電器,

可搭配高低水位感應器,依需求設定為入水或排水,圖↓


模塊電力需求輸入AC/DC12v1A,通電亮指示燈,

在未通電狀態下,被控端閘道為NO,

模塊通電後若上下水位接點沒接或斷路,則被控端閘道為通路,

即內建為觸發水泵作入水動作,


特別注意~模塊通電後,電表量測上下水位接點,

會發現接點會輸出電壓電力,此電壓會造成浮球磁簧異常閉合不放,

因此需要串接電阻降低電壓電流,若是接傳統3支探棒分4線可不接電阻,

測試電阻400~10K歐皆可防止訊號閉鎖錯誤,

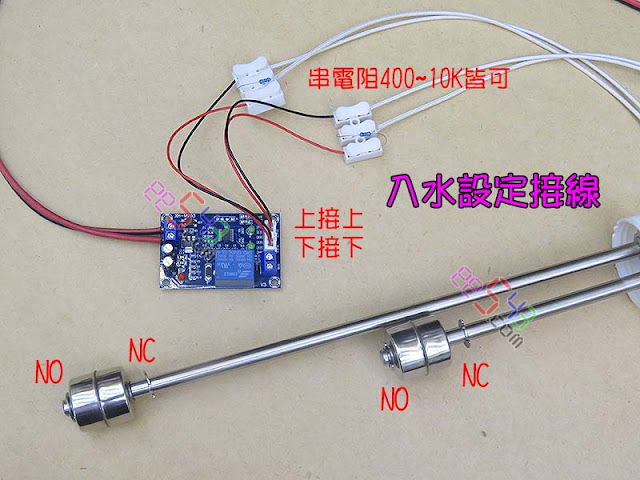

機板內建設定為入水,上下浮球設定為NO,依機板上下水位輸入訊號,圖↓


若要作排水,則浮球設定為NC,機板上水位接下球,下水位接上球,

即和入水相反設定及接線,圖↓


以下使用材料

12v電源器*1

水位控制模塊*1

浮球式水位開關*2(高低

400~10K歐任電阻*2

12v警報器*1

12v水泵*1

接線台及線材

水桶水管


入水=上浮球調NO接模塊上水位,下浮球調NO接模塊下水位

排水=上浮球調NC接模塊下水位,下浮球調NC接模塊上水位

上水位及下水位訊號需2個都接才會正常運作

作入水時上下2水位同時NO觸發水泵入水,

第一水位訊號不動作,待2水位同時觸發水泵停止,

作排水則將浮球設定為NC,即垂直時訊號為閉合時不啟動,

當滿水使上下球為斷路時開始排水,單訊號不動作,

繼電器接腳被控端最大250VAC或30VDC最大電流10A,

因此被控馬達可與模塊電力分開不同電壓使用,影片↓



https://www.ee543.com



2021年5月9日 星期日

非接觸式水位感應器~單感應+繼電器

 非接觸式水位感應器~單感應+繼電器


水位控制的接法相當多種,

此篇使用單個感應器搭配一般瞬時繼電器,

可依需求設置高水位或低水位警報,或是有水流經過管路時警報,


以下使用材料

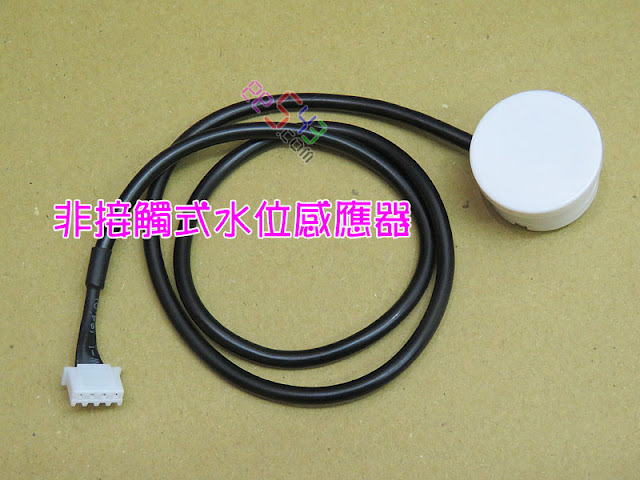

非接觸式水位感應器1個

8腳繼電器加底座1組

警報器1個

電源器1個

接線台及線材

圖↓


這次接的所有設備都使用DC12V.

此感應器類似電感式,被感應的液體需為可導電體,

因此容器水箱不可為金屬,壁厚需4mm內,透明或不透明皆可,

接線為4線,棕正藍負接電源,黃輸出訊號接繼電器,黑線設定NO/NC,

此例用的訊號種類為NPN-NO,因此黑線不接

當有感應水時發出訊號,為滿水警報,

如需作低水警報防空燒,則將黑線與負極短路接一起為NC,

配線定義如圖↓


將感應器線路依序接上,

將電力正極接上繼電器控制端,若為PNP訊號則接電力負極,

另電源的正負2線接在繼電器的被控端,此例都是12v因此可共用電源,

再將警報器接在繼電器NO閘端,可自另運用接線台或端子等來配線路,

圖↓非接觸單繼電警報線圖,IMG_7569


檢查電路後通電,可手觸碰感應器作測試,因為人體也是可導電的導體,

準備水箱入水,並另備雙面膠或黏膠或非金屬繩綁於水箱或水管外部影片↓


如需作水泵馬達自動啟動和停機,需要高位和低位2個感應器,

並搭配不同控制器繼電器單片機PLC等等配線使用,
