時間繼電器~通電延時繼電器NO delay timer relay
和一般瞬時繼電器不同,非通電就跳閘,
時間繼電器有分通電計時和斷電計時,
此篇說明通電延時的使用,
一般是搭配自鎖連續訊號的感應器開關,
持續驅動繼電器來作控制,斷訊即歸位,圖↓

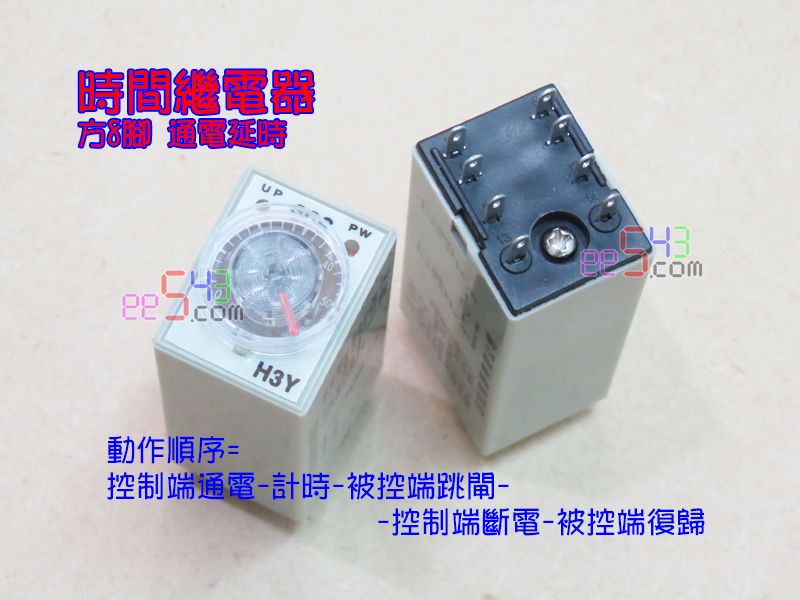

此款為2閘NO/NC,
動作順序=通電-計時-跳閘-斷電-跳閘復歸,圖↓
當13+14腳位控制端通電(注意DC分正負),
開始計時但不會跳閘,直到設定時間到才會跳閘,
若被控端於NO則時間到才會啟動,
直到控制端斷訊,跳閘復歸,
另一接法被控端接於NC,COM與控制端短路,
當控制端通電因短路且被控端NC直接啟動設備,
開始計時被控端設備持續啟動,
直到設定時間到跳閘,被控端斷路,
等到控制端斷訊,跳閘復歸,
此接法注意被控端設備的耗電流,
若無法直接啟動設備,則需另串一般瞬時繼電器啟動,
