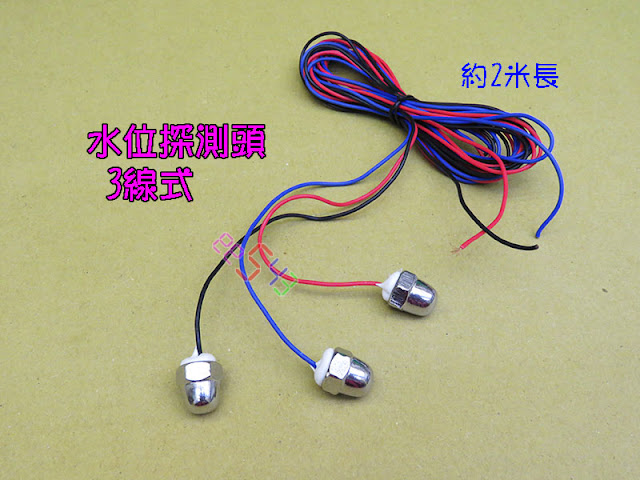

3線式水位探測頭和液位控制器需要搭配使用.圖↓
3條水位探測頭可視為3條電線.經由水作導體.
所以安裝上需如圖作高中低安裝.
當水接觸探測頭再由控制器去控制水泵.圖↓
一般使用還會搭配圓8腳的配線座.圖↓
圓8腳P2+P7輸入工作電源.電壓依線圈標示.
訊號探棒接點P1=COM+接地，P3=高水位，P4=低水位
安裝時P1探頭在最低位,P3探頭在最高位,
P4探頭在中位靠近P1探頭.一般不分電線色.圖↓
被控端的部份P8=COM，P5=NC，P6=NO
水泵電力1線接入P8再出P5或P6到水泵.
NO/NC視要作入水或排水而定.原設定為入水NO.圖↓
配線時2線電力到開關再接到P2+P7腳.
需再取任1電力線到P8.剩1線直接到水泵或MC.
影片範例接到警示器代替.P6NO也是接到警示器.
當110v電力入開關啟動控制器.
而3個探測頭都沒接觸到水.
警示器水泵就會啟動入水.
當水位上升到P1到P4時水位判定為低水位.
水泵持續動作入水直到水位上升至P3探頭.
控制器跳閘水泵停止.
當高水位時3個探棒頭都接觸到水.此時水泵無動作.
而水位下降P3高位探頭離開水面一樣待機無動作.
需待水位下降到P4低位探頭也離開水面.
控制器才會再跳閘再次啟動水泵.
一直循環入水待機排水的動作.
可電表量測訊號探棒接點P1及P3和P4腳位間的電壓.
標示為8ACV.所以可在P1接地線避免漏電.
排水用
內建接P6NO為入水用.若要排水則換接P5NC腳位.
但需注意控制器電壓和水泵電壓需一致.
當換接P5腳位送電後.3個探測頭都沒接觸到水.
此時警示器水泵不啟動.因為是要排水用.
所以要等到滿水位P1及P3和P4都接觸水面.
控制器才會跳閘啟動水泵去排水.
開始排水後P3高位離開水面.但水泵持續運作.
需排水到低水位P4探頭也離開水面.
控制器才會再跳閘停止水泵.
故排水和入水只要在P5NC和P6NO間作條整即可.
在搭配上要注意水泵的電壓電流瓦數.
控制器標示最大電流為5A.安全常態約3A.
以110v計約300W以上馬達則需再接繼電器或電磁MC.
電壓不同也是要再接繼電器或電磁MC.
再到水泵作啟動控制.影片範例↓
