電流單位安陪A
1A=1000mA
電流的量測需要有負載設備串聯,錯誤使用嚴重會爆炸的,
也就是量測馬達螢幕燈具設備等等的耗電情形,
在無負載情形下可用三用電表量測電池的輸出電流,
其實在三用電表裡有電阻來替代設備,但僅用於DC3V以下小電池,
所以在量測時電池是會一直處在高耗電的狀態下,直到沒電為止,

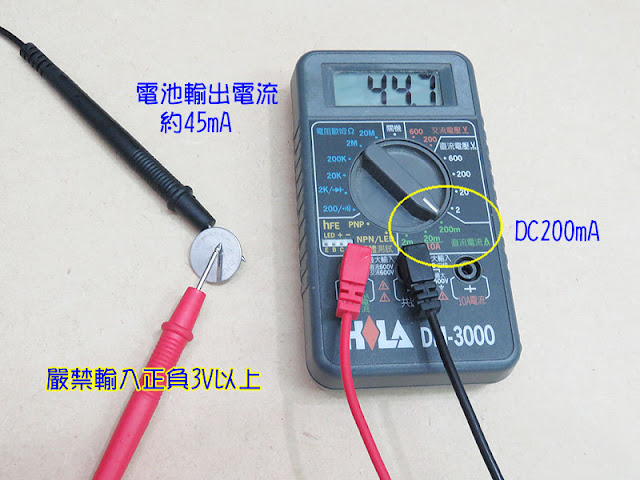

取三用電表檔位在DC200mA,紅探針在電流mA孔,黑針在Com,
找一個3v電池,紅針觸正極,黑針觸負極即可量測電池的最大輸出電流,
來判定電池是否還有電流輸出,
特別注意~此使用方式僅可在DC3v以下電池使用,
若超過電壓電流輸入正負極電源會直接短路,可能導致電表燒毀,
電壓V量測是並接的方式量測電源器供電情形,
而電流A的量測是供電和負載之間的串接,檢查負載的耗電,
量測超過200mA以上電流,需打檔到10A時,
將紅色探針則需插在10A接孔,若超過10A,則內部的保險絲就會燒斷,
故取電源的單一線,正或負一線串過電表,千萬不要正負都接,嚴重會爆炸的,
圖為試測DC12VLED燈的耗電情形,
數字型電表的反應時間無法量測瞬間電流,
例如要量測馬達啟動瞬間的電流則需要指針式的電表,
DC/AC連接方式一樣是單線的一進一出,
當進出接點錯誤就會使指針反方向轉動,將接點交換即可,
注意若電流超額會燒壞電表,則需另接分流器,
AC或DC的電流量測法是一樣的,但是電表是有區分的,
三用電表一般只能量測DCA,如要量測ACA需要如上圖的電表頭,
或是勾式電表,而勾式電表的使用是量測AC線的單股電流,
不可將火線和地線一起勾測,手邊現在沒勾表,拿別人圖用
現有方便的功率計,可接在插座上量測AC電器的耗電情形,
圖為電風扇的耗電
