自動噴酒精器
前篇已有三極體的基本使用說明,
這次來實際運用在全民防疫上,希望大家健康平安,

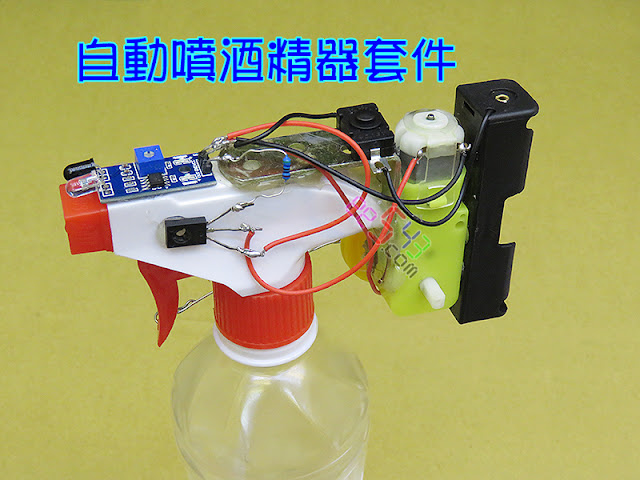

此目的要達到手接近噴頭,就會啟動馬達轉動,
自動拉動噴嘴手柄噴霧酒精,圖↓
使用的材料
三極體BD436
單種550電阻1/4w
自鎖開關
反射式紅外線避障模塊
TT減速馬達白1:200超慢速
18650電池盒
短電線
L形鐵片
鐵絲
皮帶輪
螺絲螺母軸套
噴頭
寶特瓶酒精
圖↓
工具要準備焊槍烙鐵焊錫.熱融膠槍.起子.鉗子,
先在噴頭的手柄末端鑽一個小洞,穿鐵絲用,
可用鑽頭尖尾鑽或烙鐵鑽洞,圖↓

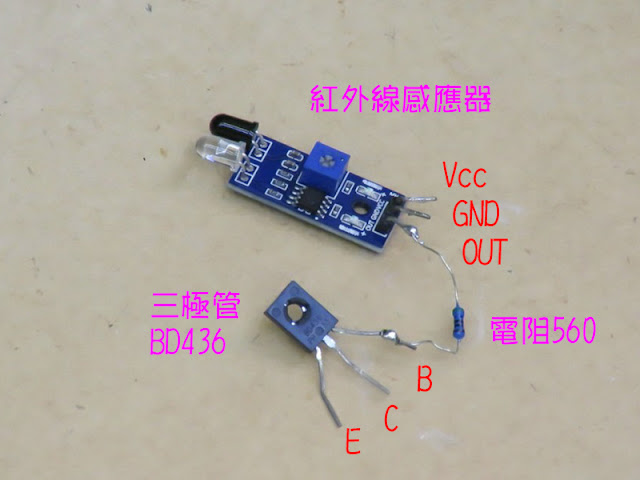

因為反射式紅外線避障模塊有感應時輸出的訊號為低電平,
加上馬達拉動時電流大於1A以上,
所以三極管要選用PNP型態,電流大於1A,此處搭配BD436,
為防止訊號電流被三極管吃走,因此配限流電阻,
在感應器的輸出端和三極管的B腳要串接一個電阻,此處配560歐1/4w,
焊接前可先將焊腳扳開,較易焊接,圖↓
電源選用18650電池,因為電流輸出比AA電池要大的多,
可充電也比較環保,正負線焊到感應器的正負腳,
可在黑線串接一個開關,再將紅線焊到三極管的E腳,
感應器黑線再拉焊到馬達,三極管的C腳也拉焊到馬達,圖↓005
電子電路完成配線如下圖↓自動噴酒精線圖
再來將焊好的電子材料用熱融膠黏在噴頭上
先黏上L形鐵片在後端,再將感應器黏在前端,
三極管在側邊,焊著電阻,
馬達在鐵片後方,注意轉軸在下,與拉柄水平,
電池盒在馬達上方,
如有開關黏在鐵架有空間的位置即可,
注意電子零件不可與金屬鐵片接觸短路,如圖↓
滑輪拉桿部份,先將長螺絲由滑輪較平的一面穿過,
再鎖上螺母,串上2軸套,再轉入另一個螺母,
稍後要將鐵絲繞在軸套和第2螺母中間,如圖↓
滑輪+拉桿裝好後安裝在沒有三極管的另一面,
馬達軸與滑輪孔可互相配合,再鎖上自攻螺絲,
鎖上後不可用手硬轉,以免螺絲和齒輪損壞,圖↓
裝上電池測試感應,馬達正反轉都可以,
並將拉桿轉至與噴嘴手柄最遠的後方位置,再取下電池,
若無法感應轉動,請檢查各電路是否正確勞固,圖↓

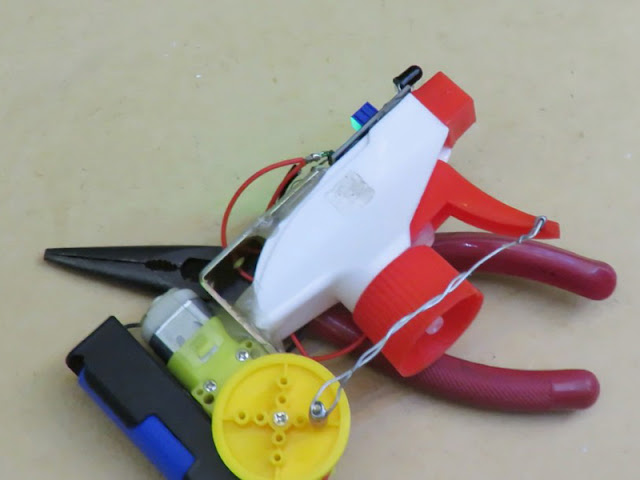

先將鐵絲穿過噴頭手柄已經鑽好的小洞,
鐵絲綁緊可用尖嘴鉗拉緊,
再將噴頭手柄按住,把鐵絲另一端繞在滑輪拉桿上,
可用多條橡皮筋先拉住手柄,綁好鐵絲再剪斷,
鐵絲繞在軸套和第2螺母中間,
繞2圈再繞螺母外側以房螺母脫落,
再將多餘的鐵絲剪斷或繞入不干涉動作的位置,圖↓
鐵絲綁好後再裝上電池,
感應器上的藍色電位器有個十字小孔,可調整感應距離,
注意不要超過20公分以上,會無反應,圖↓
最後裝上吸管及酒精倒入瓶中,
該噴嘴頭可裝在一般的飲料瓶口上,
裝好後可手按幾下,把空氣和酒精噴一些出來,
因為零件都在上方,所以要注意頭重腳輕的問題,
空瓶或酒精太少重量不足容易翻倒,所以在底部加大,圖↓自動噴酒精套件2
如此完成自動感應噴霧酒精消毒器,可放在學校工作場所等等,
實際使用,影片↓
