繼電器RELAY

一般瞬時繼電器RELAY

繼電器是利用電磁鐵原理,透過低電壓電流來吸放電磁閥,
以控制大電壓電流電路的啟動或關閉,也稱為電驛,
繼電器的種類相當多種,除了一般的接觸式瞬時繼電器,
有可控制時間的繼電器,也有溫度型的或切換型等等,
因為不同線圈輸入不同電壓來吸放電磁閥,
所以標示上主要標示輸入控制端電壓,

瞬時繼電器,控制端觸發後即啟動,斷訊即跳回,
一般無特別標示的都是此類瞬時繼電器,
以下為輸入DC5v控制端的繼電器元件,
被控端可0v~250v,最大10A,
DC輸入端分正負,被控制端為單極雙投SPDT,
當無訊號時被控端的CA為斷路,CB為通路,
當有觸發時被控端的CA為通路,CB為斷路,
所以一般備控端只選用Com+A接點來串接火線,
即可由DC5v來控制AC110v的設備啟動,
若是透過感應器,要注意電流是否足以啟動線圈,
可由三用電表量測繼電器的正負2腳內阻值,
再由啟動電壓除/阻值,例如,電壓5V,內阻33R,
則5/33=0.15A,則需求為5v0.15A啟動線圈,,圖↓

另雙極雙投DPDT電路,即有2組被控端,

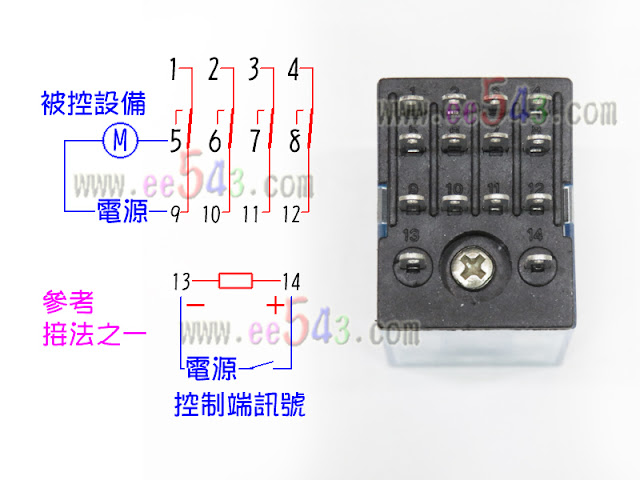

和4組被控端的繼電器,一般常見的外觀及電路,圖↓

影片↓

選用時先確認控制端的電壓及訊號種類,

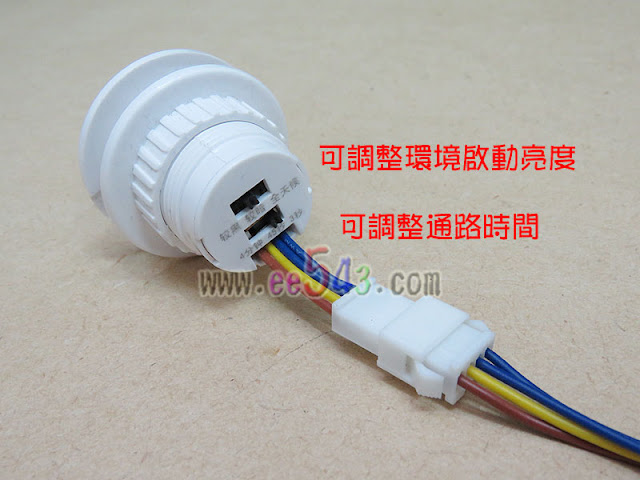

以下的感應器發送DC5v高電平訊號,
因此搭配DC5v高電平的繼電器,圖↓

影片↓人體紅外線感應燈

和手動開關一樣,不同的接線方式可達到不同結果,
當有2個訊號要控制啟動及關閉設備,
就要選用適當的腳位數,並搭配不同電路,
如上下水位的差距,有2個訊號開關來啟動與關閉馬達,圖↓
